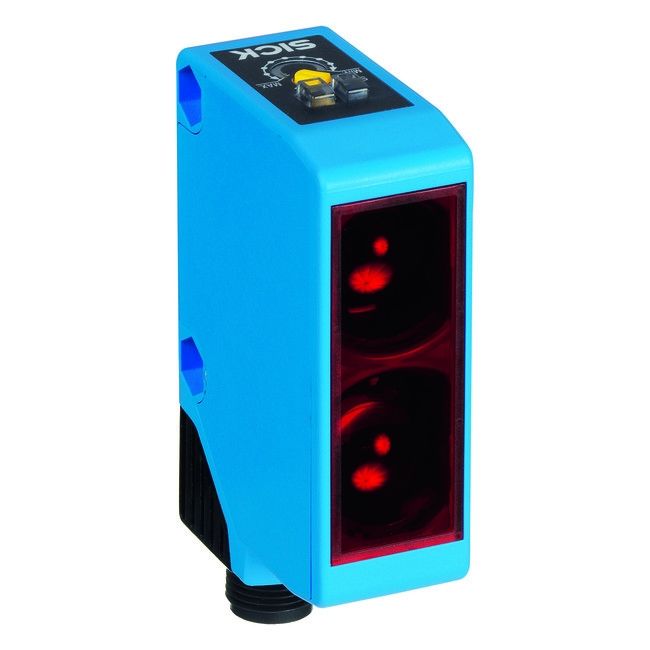

SICK Photoelectric sensors: W250-2WSE250-2P2431

Functional principle            Through-beam photoelectric sensor

Dimensions (W x H x D)    20 mm x 65 mm x 43.9 mm

Housing design (light emission)    Rectangular

Sensing range max.                            0 m ... 50 m

Sensing range                                    0 m ... 40 m

Focus                                                  Approx. 2°

Type of light                                       Visible red light

Light source                                        LED 1)

Light spot size (distance)                   Ø 0.6 m (20 m)

     Angle of dispersion                            Approx. 2°

Adjustment                                         Potentiometer, 2 turns 2)

Mechanics/electronics

Supply voltage UB                              10 V DC ... 30 V DC 1)

Ripple                                                  < 5 Vpp 2)

Power consumption, sender               20 mA 3)

Power consumption, receiver             20 mA 3)

Switching output                                PNP

Switching mode                                  Light/dark switching

Switching mode selector                    Selectable via L/D control cable

Output current Imax.                          ≤ 100 mA

Response time                                    ≤ 0.5 ms 4)

Switching frequency                           1,000 Hz 5)

Angle of reception                              20°

Connection type                                 Male connector M12, 4-pin 6)

Circuit protection

                                                            A 7)

                                                            B 8)

                                                            C 9)

                                                            D 10)

Protection class                                   III

Weight                                                80 g

Housing material                                Plastic, ABS

Optics material                                   Plastic, PMMA

Enclosure rating                                  IP67

Items supplied                                    BEF-W250 mounting bracket

Electromagnetic compatibility (EMC)    EN 60947-5-2 11)

Ambient operating temperature           –25 °C ... +55 °C

Ambient temperature, storage              –40 °C ... +70 °C

UL File No.                                             NRKH2.E300503 & NRKH8.E300503
