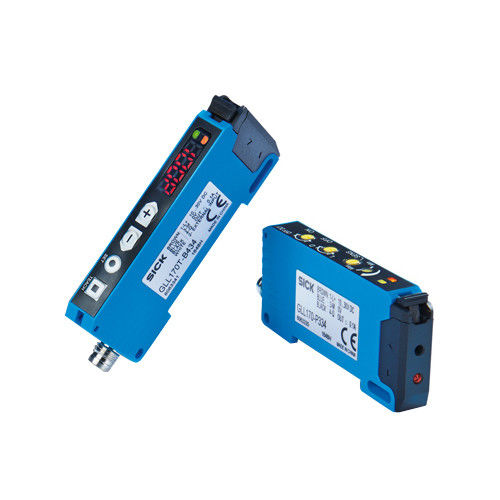

SICK GLL170T-B434 | GLL170 FIBER-OPTIC AMPLIFIER

Features

Supply voltage UB                           10 V DC ... 30 V DC 1)

Ripple                                               ≤ 10 % 2)

Current consumption                      40 mA 3)

Switching output                             PNP, NPN, Selectable via menu

Number of switching outputs         1

Switching mode                               Light/dark switching

Switching mode selector                 Selectable via menu

Response time                                 ≤ 250 µs, ≤ 50 µs, Selectable via menu 4) 4)

Switching frequency                        2 kHz, 10 kHz

Time functions                                 Switch-on delayoff delayone shotWithout time delay

Delay time                                        Programmable, 0 ms ... 9,999 ms

Input                                                 Teach-in input

Connection type                               Male connector M8, 4-pin

Cable material                                   Plastic, PVC

Conductor cross section                   0.2 mm²

Cable diameter                                  Ø 3.8 mm

Circuit protection                              A 5)

                                                          B 6)

                                                          C 7)

                                                          D 8)

Protection class                                 III

Weight                                               22 g

Housing material                               Plastic, PC/POM

Tightening torque, max.                    0.5 Nm

Enclosure rating                                 IP66 9)

Ambient operating temperature       –25 °C ... +55 °C

Ambient temperature, storage          –40 °C ... +70 °C

UL File No.                                         NRKH2.E300503 & NRKH8.E300503

1) Limit values.

2) May not fall below or exceed UV tolerances.

3) Without load.

4) Signal transit time with resistive load.

5) A = VS connections reverse-polarity protected.

6) B = inputs and output reverse-polarity protected.

7) C = interference suppression.

8) D = outputs overcurrent and short-circuit protected.

9) With correctly attached fibre-optic cable LL3.
