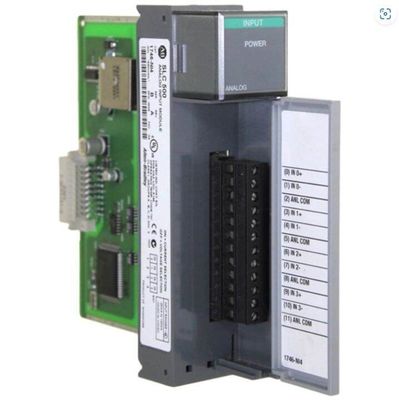

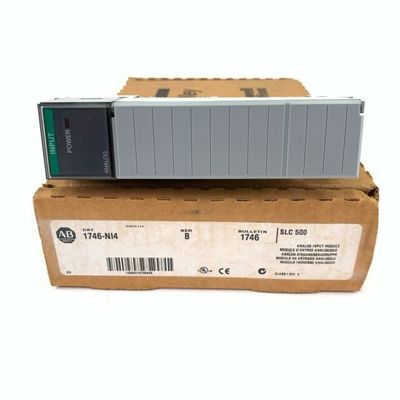

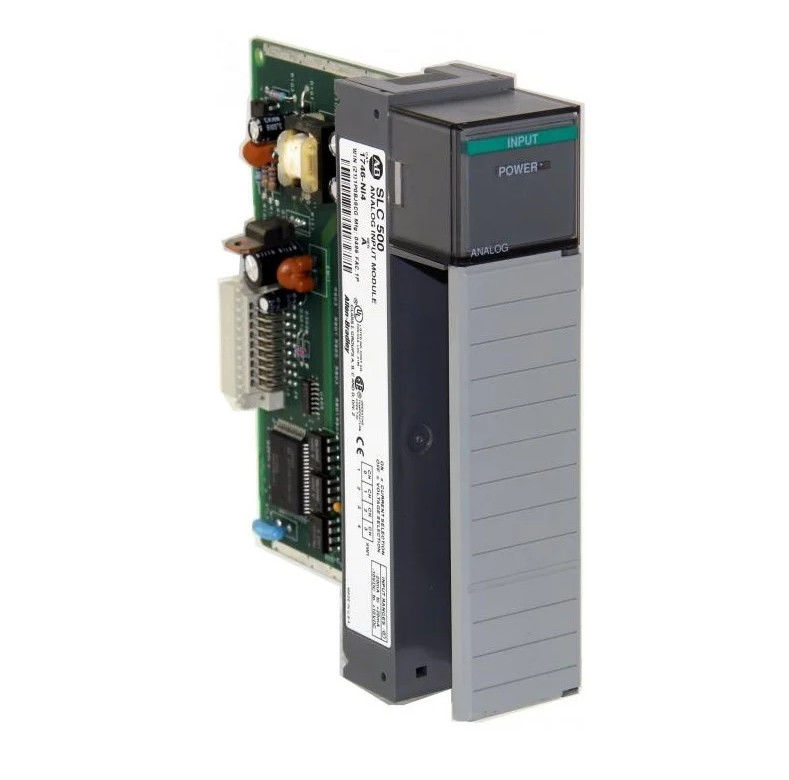

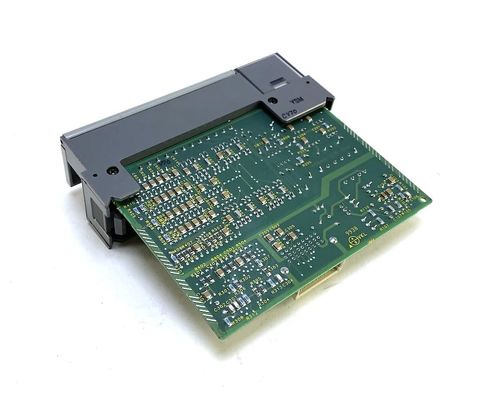

Allen Bradley 1746-NI4 SLC 500 High Resolution Analog Input Module

          Allen-Bradley 1746-NI4 is a SLC 500 Analog I/O Module. This Analog I/O Module has Four (4) non-isolated differential, voltage or current selectable input channels. This module occupies single slot of the SLC 500 chassis and compatible with fixed or modular style hardware.

Technical specifications

Manufacturer                                   Rockwell Automation

Brand                                               Allen-Bradley

Part Number/Catalog No.               1746-NI4

Series                                               SLC 500

Module Type                                   Analog I/O Module

Backplane Current (5 Volts)             25 milliamps

Backplane Current (24 Volts DC)     85 milliamps

Input signal Category                      -20 to +20 mA (or) -10 to +10V dc

Bandwidth                                       10 Hertz

Current Input Coding                      -16,384 to +16,384

Update Time                                    512 microseconds

Voltage Input Coding                      -32,768 to +32,767

Resolution                                       16 bits

Chassis location                               Any I/O module slot except slot 0

Step Response                                 60 milliseconds

Backplane Current                           (5 Volts) 35 mA;(24 Volts DC) 85 mA

Applications                                    Combination 120 Volts AC I/O

Conversion type                              Delta–Sigma Modulation

Cable Lengths                                  0.5, 1, 2.5, or 5.0 meters.

Converter Resolution                      16 bit
