400VAC Allen Bradley 20 Comm E Powerflex 70 700 Ethernet IP Comms Card

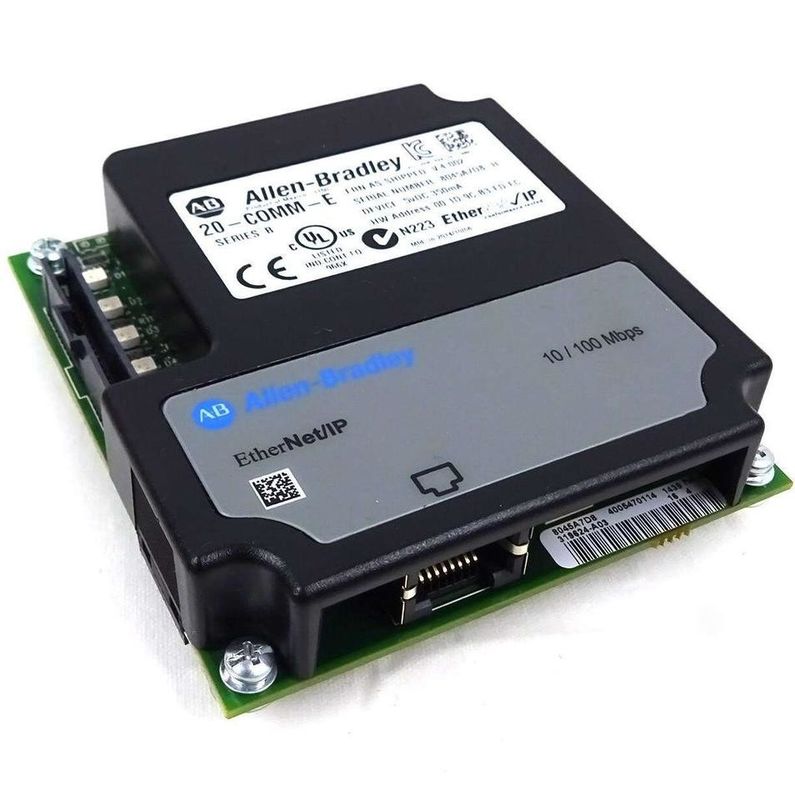

Allen-Bradley 20-COMM-EPOWERFLEX 70/700 E/NET I/P COMMS CARD

         Allen-Bradley 20-COMM-E is an Ethernet I/P communication adapter that is compatible for use with PowerFlex 70 and 700 series drives. This adapter directly attached to the drive’s communication adapter slot and provides EtherNet I/P connectivity with data communication rates of 10 Mbps Full Duplex, 10 Mbps Half Duplex, 100 Mbps Full Duplex, and 100 Mbps Half Duplex.

Technical specifications

Part Number/Catalog No.                          20-COMM-E

Brand                                                          Allen-Bradley

Manufacturer                                              Rockwell Automation

Description                                                 Ethernet I/P communication adapter

Communication Port                                  One (1) RJ45

Communication Protocol                           Ethernet I/P

Data Rate                                                   10 Mbps Full Duplex, 10 Mbps Half Duplex, 100 Mbps Full Duplex, and 100 Mbps Half Duplex.

No. of TCP connections                             30 TCP connections

RPI                                                              5 ms minimum

Packet Rate                                                Up to 400 total I/O packets per second (200 in and 200 out)

Drive Power consumption                         350 mA at 5V DC supplied by the host (drive or DPI External Comms Kit)

Operating Temperature                             -10…50 °C (14…122 °F)

Storage                                                      -40…85 °C (-40…185 °F)

Relative Humidity                                      5…95% non-condensing

Regulatory Compliance                             UL508C, CAN / CSA C22.2 No. 14-M91, EN50178 and EN61800-3, EN61800-3 specifications

Voltage                                                      400V AC

Ph                                                              3

Amps                                                         1.3

kW(Hp)                                                      0.37 (0.5)

Frame                                                        A

Enclosure                                                  Panel Mount - IP 20, NEMA/UL Type 1

Interface Module                                      Blank Cover

Feedback                                                  No Feedback - Enhanced Control

UPC                                                          820919019623
